Bakır kaplı plakaların aşındırılması, baskılı devre kartlarının (PCB'ler) ve çeşitli elektronik bileşenlerin üretiminde çok önemli bir işlemdir. Güvenilir bir bakır kaplı levha tedarikçisi olarak bu sürecin önemini ve bunu doğru yapmanın önemini anlıyorum. Bu blog yazısında, bakır kaplı plakaları etkili bir şekilde nasıl aşındıracağınıza dair, ihtiyaç duyacağınız malzeme ve araçlardan adım adım süreç ve sorun giderme ipuçlarına kadar her şeyi kapsayan kapsamlı bir kılavuz paylaşacağım.
Malzemeler ve Araçlar
Bakır kaplı plakalarınızı aşındırmaya başlamadan önce gerekli malzemeleri ve araçları toplamanız gerekir. İhtiyacınız olan şeylerin bir listesi:

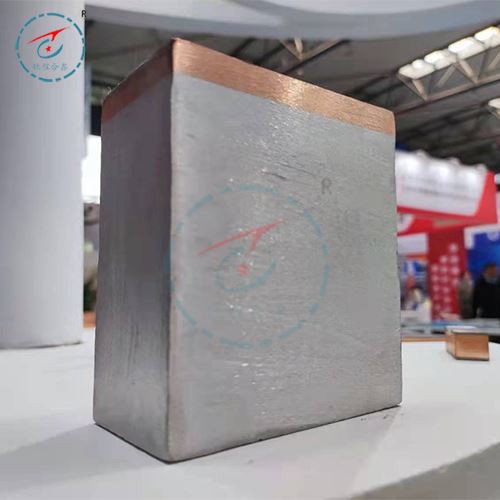

- Bakır Kaplı Plaka: Projeniz için uygun bakır kaplı plaka tipini seçin. Aşağıdakiler de dahil olmak üzere çok çeşitli bakır kaplı plakalar sunuyoruz:Bimetal Bakır Kaplı Alüminyum Levha,Sanayi İçin Bakır Kaplı Çelik Levha, VeAlüminyum Bakır Kaplı Laminat Levha.
- Dağlayıcı: Ferrik klorür, amonyum persülfat ve hidrojen peroksitli hidroklorik asit gibi çeşitli asitleyici türleri mevcuttur. Projenize uygun aşındırıcıyı seçin ve güvenlik talimatlarını dikkatle izleyin.
- Direnmek: Bakırın tutmak istediğiniz alanlarını korumak için direnç kullanılır. Fotorezist, vinil çıkartmalar veya kalıcı kalem dahil olmak üzere çeşitli dirençler kullanabilirsiniz.
- Geliştirici: Bir fotodirenç kullanıyorsanız, direncin açıkta kalmayan alanlarını kaldırmak için bir geliştiriciye ihtiyacınız olacaktır.
- Güvenlik Ekipmanları: Aşındırma kimyasalları tehlikeli olabilir, bu nedenle eldiven, gözlük ve solunum cihazı gibi uygun güvenlik ekipmanlarının kullanılması önemlidir.
- Konteyner: Dağlayıcıyı ve bakır kaplı plakayı tutmak için bir kaba ihtiyacınız olacak. Kabın aşındırıcıya dayanıklı bir malzemeden yapıldığından emin olun.
- Isıtma Kaynağı: Bazı aşındırıcılar yüksek sıcaklıklarda daha iyi çalışır. Dağlayıcıyı ısıtmak için sıcak bir plaka veya su banyosu kullanabilirsiniz.
- Fırçalar ve Süngerler: Bakır kaplı plakayı dağlamadan önce ve sonra temizlemek için fırçalara ve süngerlere ihtiyacınız olacaktır.
Adım Adım Süreç
Artık gerekli tüm malzeme ve aletlere sahip olduğunuza göre, bakır kaplı plakanızı aşındırmaya başlamanın zamanı geldi. İşte bunun nasıl yapılacağına dair adım adım bir kılavuz:
Adım 1: Bakır Kaplı Plakayı Hazırlayın
- Bakır kaplı plakayı kir, yağ veya oksidasyonu gidermek için bir fırça ve yumuşak bir deterjanla iyice temizleyin. Plakayı suyla durulayın ve temiz bir bezle kurulayın.
- Bir fotorezist kullanıyorsanız, bunu üreticinin talimatlarına göre bakır kaplı plakaya uygulayın. Fotorezistin eşit şekilde uygulandığından ve kabarcık veya çizgi olmadığından emin olun.
Adım 2: Tasarımın Oluşturulması
- Vinil çıkartma veya kalıcı kalem kullanıyorsanız tasarımınızı direnç üzerinde oluşturun. Tasarımın net olduğundan ve boşluk veya örtüşme olmadığından emin olun.
- Bir fotodirenç kullanıyorsanız plakayı bir fotomask aracılığıyla UV ışığına maruz bırakın. Fotoğraf maskesi, üzerine kazımak istediğiniz tasarıma sahip olmalıdır. Maruz kalma süresinin üreticinin talimatlarına göre doğru olduğundan emin olun.
3. Adım: Direnci Geliştirin
- Bir fotorezist kullanıyorsanız plakayı üreticinin talimatlarına göre bir geliştirici çözümünde geliştirin. Geliştirici, direncin açıkta kalmayan alanlarını kaldıracak ve tasarımı bakırın üzerinde bırakacaktır.
- Kalan geliştiriciyi çıkarmak için plakayı suyla durulayın.
Adım 4: Bakırı Aşındırın
- Aşındırıcı solüsyonu üreticinin talimatlarına göre hazırlayın. Aşındırıcının uygun sıcaklıkta olduğundan emin olun.
- Bakır kaplı plakayı asitleme çözeltisine yerleştirin ve tamamen suya batırıldığından emin olun. Aşındırma işlemine yardımcı olmak amacıyla çözeltiyi hafifçe çalkalamak için bir fırça veya sünger kullanın.
- Aşındırma işlemini dikkatle izleyin. Bakırın aşındırılması için gereken süre, aşındırıcının türüne, sıcaklığa ve bakırın kalınlığına bağlı olacaktır. İstenmeyen bakır çıkarıldıktan sonra plakayı asitleme solüsyonundan çıkarın.
Adım 5: Plakayı Temizleyin
- Kalan aşındırıcıyı çıkarmak için plakayı suyla durulayın.
- Herhangi bir direnci veya kalıntıyı gidermek için plakayı yumuşak bir deterjanla temizlemek için bir fırça veya sünger kullanın.
- Plakayı tekrar suyla durulayın ve temiz bir bezle kurulayın.
Adım 6: Direnci Kaldırın
- Vinil çıkartma veya kalıcı kalem kullanıyorsanız direnci soyarak veya bir solvent kullanarak çıkarın.
- Bir fotorezist kullanıyorsanız, üreticinin talimatlarına göre plakayı bir direnç sıyırıcıya batırarak direnci çıkarın.
- Kalan direnç sıyırıcısını çıkarmak için plakayı suyla durulayın.
Sorun Giderme İpuçları
Bakır kaplı plakaları aşındırmak zorlu bir süreç olabilir ve bu süreçte bazı sorunlarla karşılaşabilirsiniz. Yaygın sorunların üstesinden gelmenize yardımcı olacak bazı sorun giderme ipuçlarını burada bulabilirsiniz:
- Eksik Gravür: Dağlama işlemi tamamlanmadıysa bunun nedeni aşındırıcının çok zayıf olması, sıcaklığın çok düşük olması veya aşındırma süresinin çok kısa olması olabilir. Aşındırıcının gücünü artırmayı, sıcaklığı yükseltmeyi veya aşındırma süresini artırmayı deneyin.
- Aşırı Dağlama: Aşındırma çok derinse veya çizgiler çok inceyse bunun nedeni, aşındırıcının çok güçlü olması, sıcaklığın çok yüksek olması veya aşındırma süresinin çok uzun olması olabilir. Aşındırıcının gücünü azaltmayı, sıcaklığı düşürmeyi veya aşındırma süresini kısaltmayı deneyin.
- Soyulmaya Direnç: Aşındırma işlemi sırasında direnç soyuluyorsa bunun nedeni, direncin düzgün şekilde uygulanmaması veya direncin uygulanmasından önce plakanın iyice temizlenmemesi olabilir. Direnci uygulamadan önce plağın temiz ve kuru olduğundan emin olun ve direnci uygulamak için üreticinin talimatlarını izleyin.
- Düzensiz Dağlama: Dağlama eşit değilse bunun nedeni dağlama çözeltisinin düzgün şekilde çalkalanmaması veya plakanın dağlama maddesine tamamen batırılmaması olabilir. Aşındırma işlemi sırasında aşındırıcı solüsyonun hafifçe çalkalandığından emin olun ve plakanın aşındırıcıya tamamen daldırıldığından emin olun.
Çözüm
Bakır kaplı plakaların aşındırılması karmaşık ama ödüllendirici bir süreçtir. Bu kılavuzda özetlenen adımları takip ederek ve doğru malzemeleri ve araçları kullanarak yüksek kaliteli PCB'ler ve elektronik bileşenler oluşturabilirsiniz. Bakır kaplı levha tedarikçisi olarak müşterilerimize en iyi ürünleri ve desteği sağlamaya kararlıyız. Herhangi bir sorunuz varsa veya daha fazla yardıma ihtiyacınız varsa lütfen bizimle iletişime geçmekten çekinmeyin. Bir sonraki projenizde sizinle birlikte çalışmayı sabırsızlıkla bekliyoruz.
Referanslar
- Baskılı Devre Kartı El Kitabı, 6. Baskı, Clyde F. Coombs Jr.
- ASM International'ın Elektronik Malzemeler ve Süreçler El Kitabı.
- Don Lancaster'ın PCB Tasarımı ve İmalatı.
