Haddeleme kompozit yöntemi, belirli bir yüksek sıcaklıkta haddeleme sırasında oluşan yüksek basınç kullanılarak farklı metal malzemelerin kaynaklandığı bir işlemdir. Farklı haddeleme sıcaklıklarına göre, haddeleme kompozit yöntemi soğuk haddeleme ve sıcak haddeleme olarak ikiye ayrılabilir. Soğuk haddeleme işlemi nispeten basittir ve çeşitli metal levhaların kesin kombinasyonunu gerçekleştirebilir, ancak haddehane ekipmanının performansı için daha yüksek gereksinimlere sahiptir. Sıcak haddelenmiş kompozit yöntemi, bir kütük oluşturmak için substratı ve kompozit plakayı üst üste bindirmek ve ardından belirli bir sıcaklığa kadar ısıtmak ve ardından yuvarlamaktır. Yüksek sıcaklık ve yüksek basıncın sinerjisi altında, substrat ve kompozit plaka sıkıca birleştirilir. Çelik kompozit plakaların ana teknolojisi.
Haddeleme ve şekillendirme ana işlem adımlarıtitanyum çelik kaplı plakaaşağıdaki gibidir:
1. Uygun alt tabakayı, ara tabakayı ve kompozit levhayı seçin
Temel olarak aşağıdaki 3 ilkeyi izleyin:
1) Karbon ve demirin karşılıklı difüzyonunu inhibe eder
2) İyi bir metalurjik bağ elde etmek için
3) Mevcut ekipmanın işleme kapasitesini iyileştirin
2. Doğru yalıtım malzemesini seçin
Simetrik haddeleme sırasında, kaplama plakasının arka tarafına yapışmasını ve yüzey kırışmasını önlemek için kaplama plakasının arkasına 10-35 μm kalınlığında bir yalıtım malzemesi tabakası uygulanır. Yaygın olarak kullanılan izolasyon malzemeleri esas olarak krom oksit, alüminyum oksit, titanyum dioksit, demir oksit, silikon dioksit, su bardağı vb.
3. Yüzey işleme
Kütük oluşturmadan önce, yapıştırılacak yüzey 0.01~3mm diş şeklinde işlenir veya çeliğin yapıştırma yüzeyinde 30~90μm pürüzlülük işlenir.
4. Malzeme bileşimi yöntemi
Genellikle, simetrik haddeleme veya üst üste bindirme haddeleme ile hazırlanan kaplamalı levhaların, kaplamalı levhaların kalitesini ve verimini artırmak için önceden birleştirilmesi gerekir.
5. Isıtma
Isıtma sıcaklığı genellikle 700 dereceden yüksek ve 900 dereceden düşüktür. Üniform ısıtma temelinde, boşluğun boyutuna, ısıtma verimliliğine ve ara katmanın bileşimine bağlı olarak ısıtma süresi mümkün olduğunca kısaltılmalıdır.
6. Yuvarlanma
Metal levha ara katman ise, geçiş azaltma oranı yüzde 10'dan büyük olmalı ve kümülatif deformasyon miktarı yüzde 70'ten fazla olmalıdır; sıvı ekstrüzyon haddeleme için, ilk geçiş yeraltında işlenmeli ve deformasyon miktarı yüzde 10'dan fazla olmalıdır.
7. Isıl işlem
Haddeleme yöntemi, kütük boyutu, ısıtma sıcaklığı vb. gibi haddeleme sıcaklığını etkileyen birçok faktör vardır. Kaplanmış levhanın arayüz mukavemetini iyileştirmek için haddeleme sıcaklığını veya haddeleme sonrası soğutma hızını hassas bir şekilde kontrol etmek gerekir.
8. Tesviye
Titanyum ve çeliğin termal genleşme katsayıları oldukça farklıdır ve kompozit plakanın şekillendirildikten sonra çelik tarafa bükülmesi kolaydır. Titanyum-çelik kompozit plaka kullanımdan önce düzleştirilmelidir.

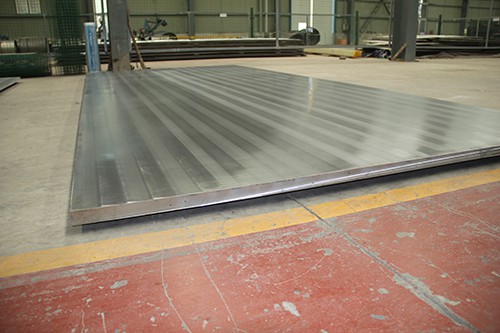

Haddeleme yöntemi esas olarak büyük boyutlu titanyum çelik kaplı plakalar ve levhalar hazırlamak için kullanılır. Ürün boyutu doğrudur, malzeme kullanım oranı yüksektir, üretim maliyeti düşüktür ve çevre kirliliği küçüktür, ancak işlem gereksinimleri çok katıdır.
Baoji Taicheng Metal Co, Ltd birtitanyum çelik kaplı levha fabrikası. Şu anda şirket, 300'den fazla çalışanı olan 2 komple metal kompozit levha üretim hattına sahiptir. Mükemmel kadro, yurtiçi ve yurtdışı birçok müşterimizin ihtiyaçlarını karşılamamızın temelidir.Metal kompozit satın alıntabaklarve Baoji Taicheng'i bulun!
